01 / 构件

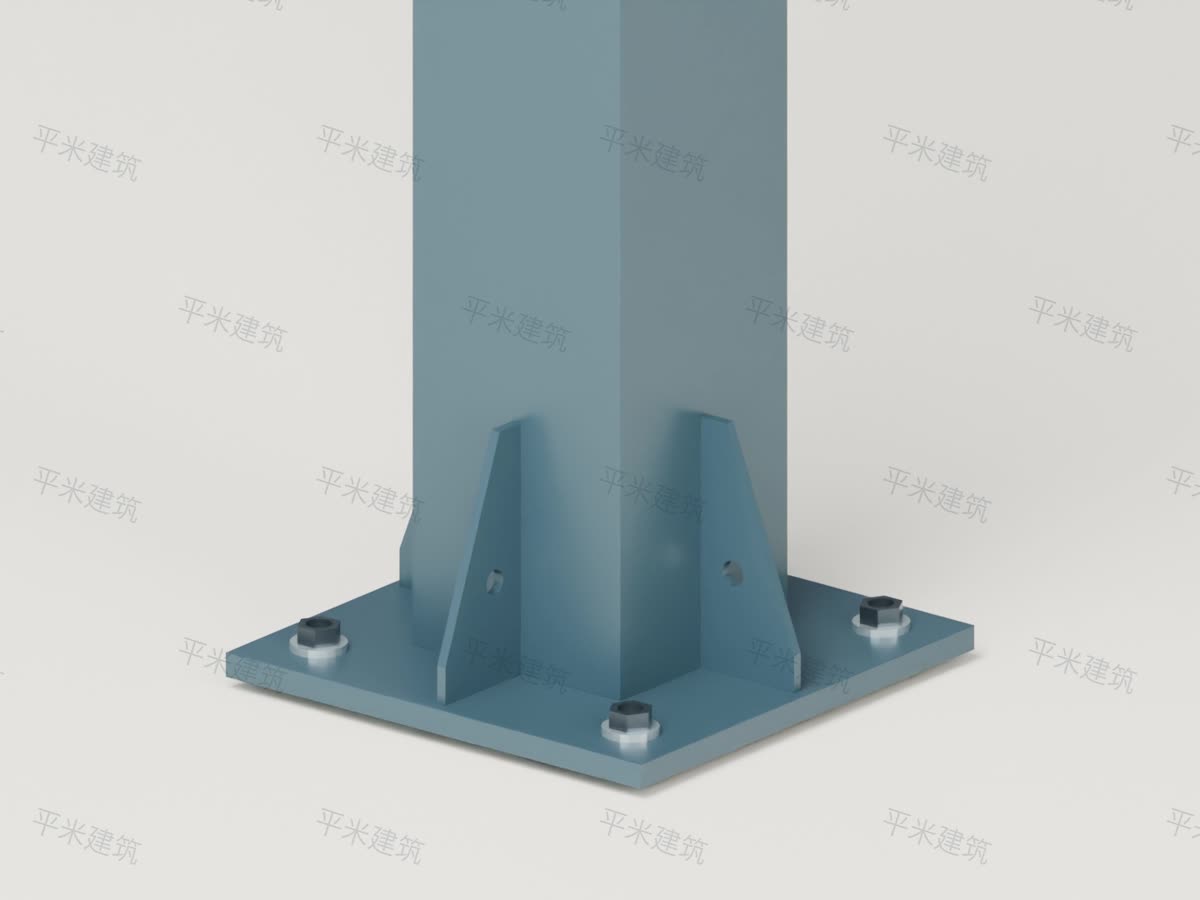

方管立柱
方管柱、柱脚底板与锚栓构成竖向支承,柱位结合地坪条件和下层通道确定。
MAMMOTH / 平米建筑
以 M 型次梁与 M 型楼承板组合,连接立柱、主副梁和侧挂栏杆,让厂房多一层可用空间。
STEEL PLATFORM

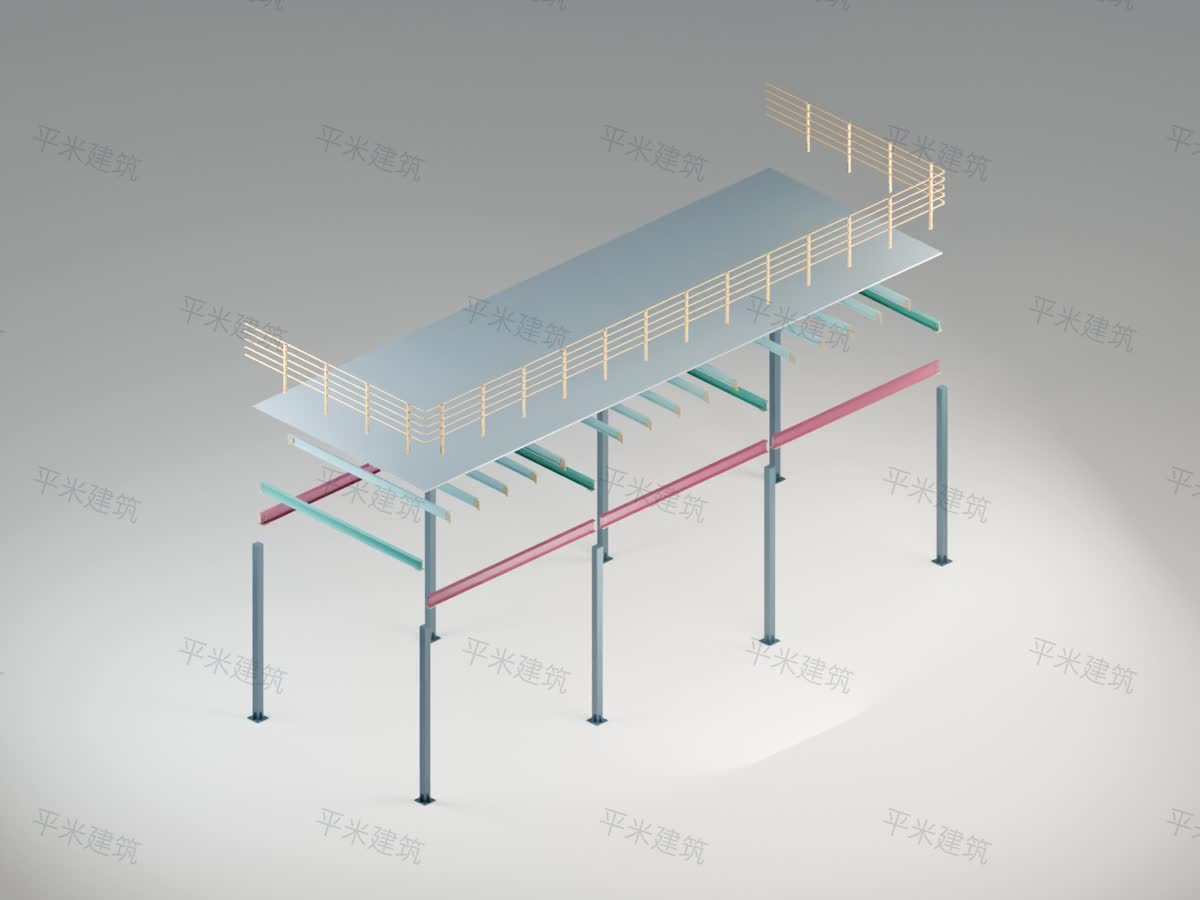

方管柱、主副梁、M 型次梁、M 型楼承板与栏杆共同组成平台。平台布置结合净高、通道、用途及设计荷载确定。
查看梁柱与梁板节点视频 →SIX COMPONENTS
看清构件的位置与连接,把空间需求落实到完整方案。
01 / 构件
方管柱、柱脚底板与锚栓构成竖向支承,柱位结合地坪条件和下层通道确定。
02 / 构件
连接立柱,承接副梁与次梁;与柱侧连接板及托板配合。
03 / 构件
配合主梁形成平台边界与梁架,协调边跨、洞口与次梁布置。
04 / 构件
西格玛形折弯截面,作为楼面支承梁;展示模型梁端采用上二下二四栓连接。
05 / 构件
中央加强肋与两侧折边,垂直次梁铺设,与梁系共同构成免浇筑楼面。
06 / 构件

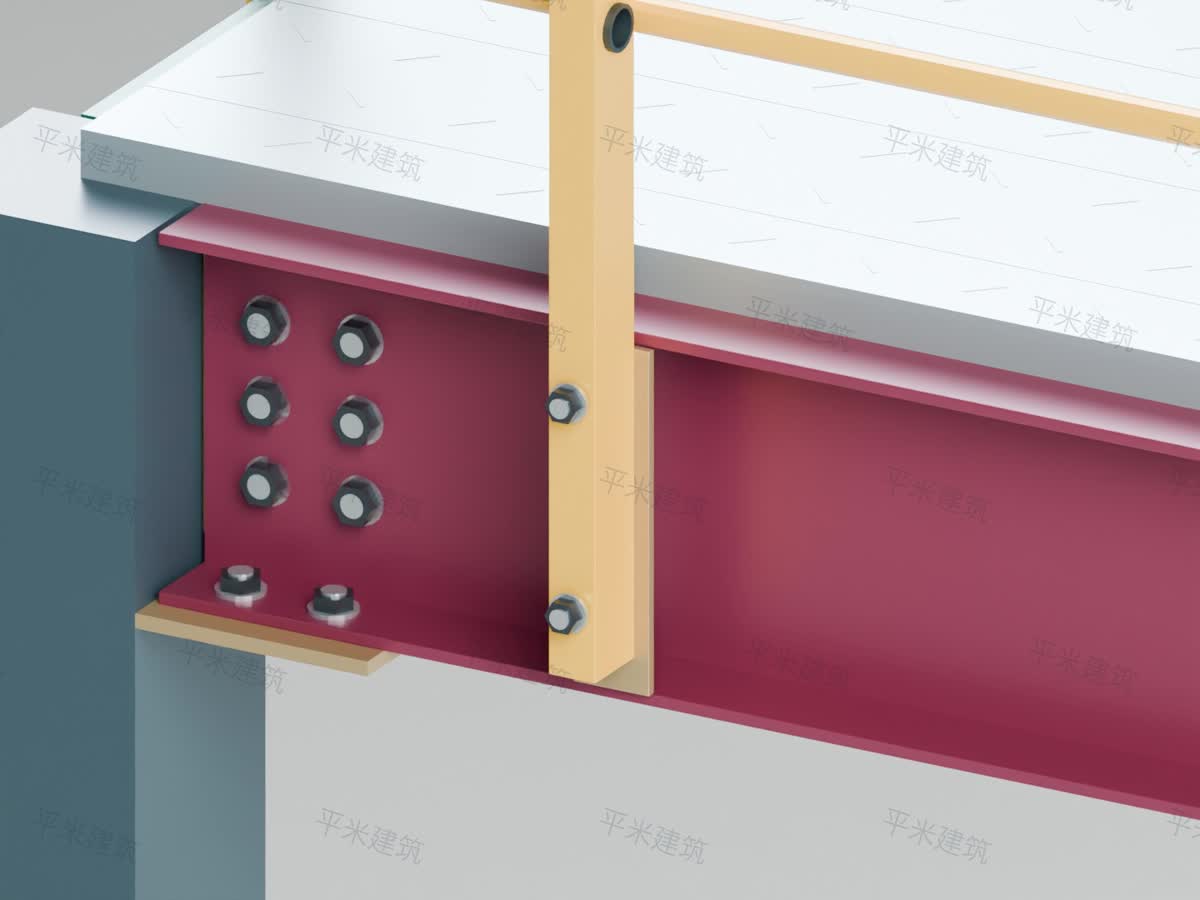

沿平台边缘布置围护,与边梁及连接件配合;杆件、间距和高度按项目设计确定。
M BEAM / CONNECTION
从折弯截面到端部连接,再到上方楼板,连续看清构件关系。
01 / M 型次梁
M 型次梁采用西格玛形截面。展示节点在上下平直腹板处各布置两颗螺栓,中部不布栓。
02 / 梁板组合
楼板垂直于 M 型次梁铺设,板端与接缝结合支承位置安排。

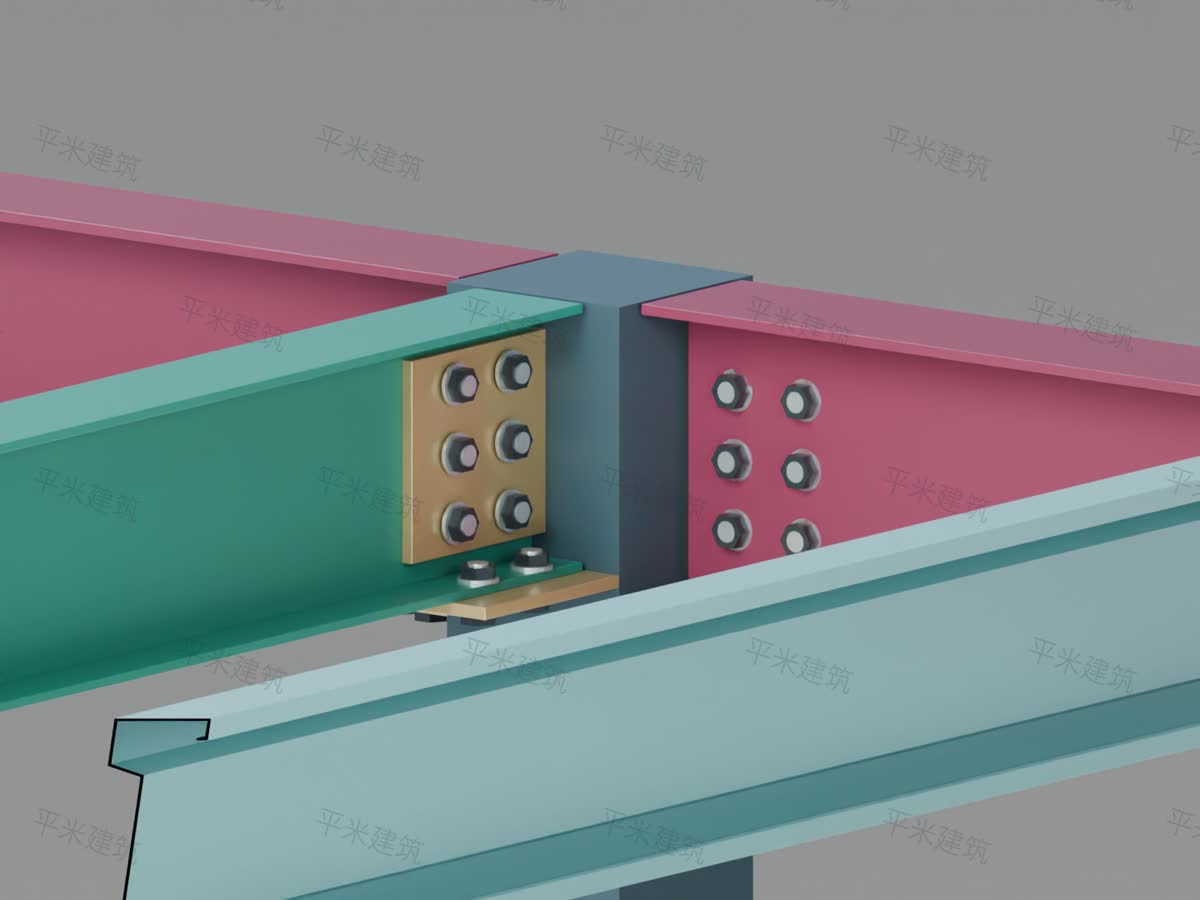

03 / 梁柱连接
主梁通过柱侧连接板、托板与螺栓装配;与 M 型次梁端部四栓节点分别展示。
图示为对应版本的宣传模型。连接板与主梁含预焊构造;实际梁高、板厚、螺栓规格及布置由项目设计确定。
CONFIGURED FOR YOUR SPACE
结合面积、净高、原有柱位、设备和物流路线安排平台布局。
根据实际用途、荷载和跨度,确定主副梁、M 型次梁及楼面规格。
楼梯、护栏和洞口与平台一起设计,明确供货、运输及现场配合范围。
PM33 / 轻货仓储产品
PM33采用模块化梁柱与卡扣式连接,可结合轻货存放与周转需求讨论布局。
面向箱包、布匹、轻型零件和包装材料等轻货仓储场景。具体货物重量、堆放高度、周转方式与荷载条件仍需逐项明确。
拆装、扩展及复用需核对构件状态、连接与新场地条件,不代表可以任意拆改。
说明你的仓储需求 →LET’S BUILD YOUR SPACE
带上尺寸、用途和几张现场照片,让第一次沟通更具体。
